本产品通过CAN通迅来控制照明模块，实现照明智能控制，本产品需配合本公司智能照明模块使用。

1、场景设定与控制
2、定时控制与管理
3、时钟显示
4、液晶面板可管理5个智能照明模块的定时和场景任务

工作电压：DC12-DC24V

4.1：安装方式：86*86底盒安装

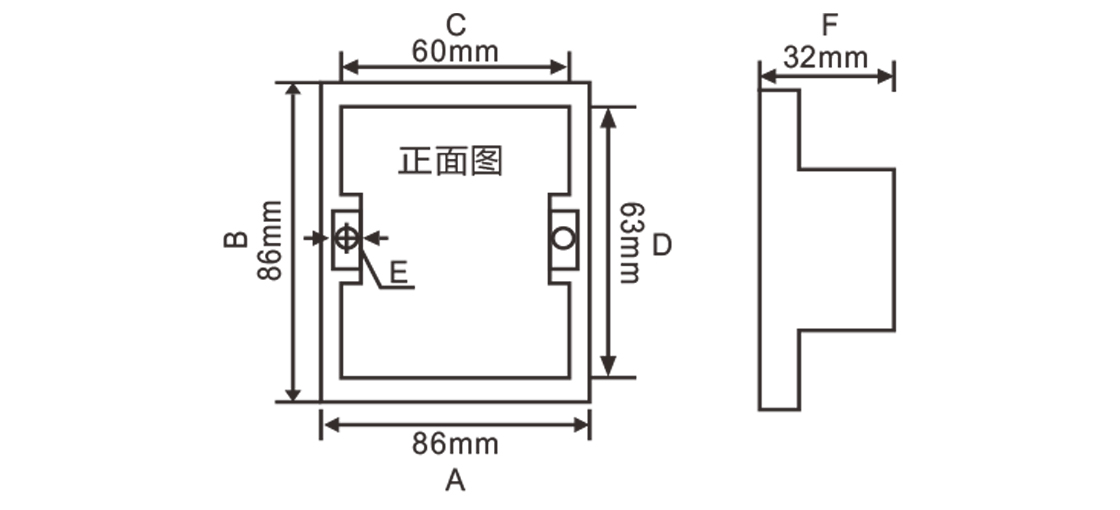

位置	尺寸	注释
A	86mm	面板尺寸
B	86mm	86mm
C	60mm	开孔尺寸
D	63mm	开孔尺寸
E	4mm	螺丝安装孔
F	32mm	产品厚度

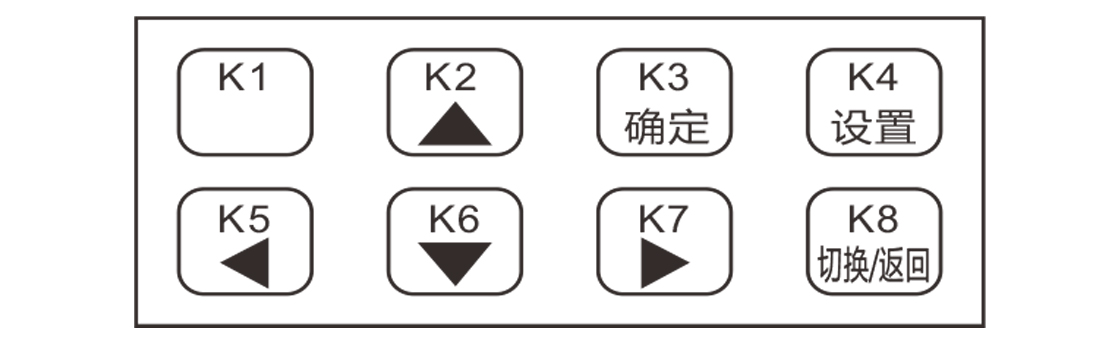

5.1：K1-K8控制单摸块界面时分别是控制输出回路1-8回路和9-16回路通过切换键切换。控制场景界面时分别是控制场景1-8和场景9-16通过切换键切换
5.2：K1，K2键：控制单模块界面时长按K1全开，长按K2全关
5.3：K4设置键：长按5秒进入设置（密码0001）
5.4：K3确定键：修改参数时保存参数
5.5：K7键：控制单模块界面时可修改要控制的模块地址（长按5秒ID：001闪烁通过方向键修改地址）
5.6：K8切换/返回键：单模块界面或场景界面时是切换1-8与9-16（长按5秒自动切换）。在参数设置界面中是返回

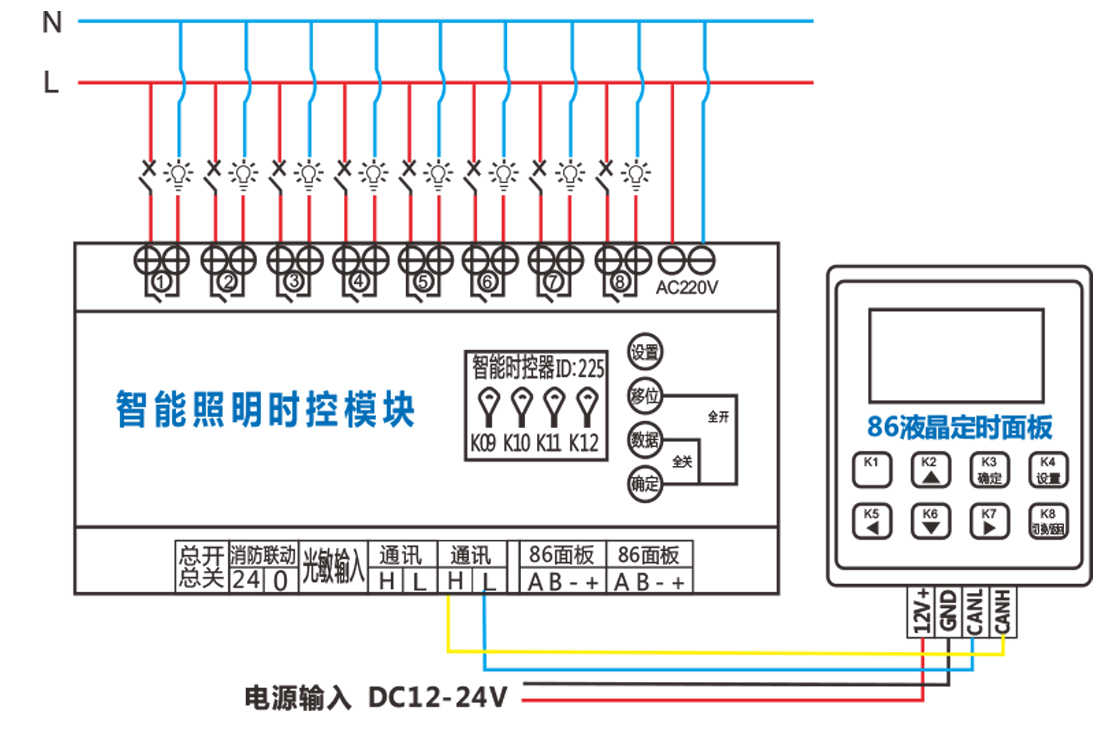

6.1：电源+-：工作电源DC12-24V，正负不能接返。
6.2：通迅HL：与照明模块H接H,L接L不能接返

7.1单模块控制界面

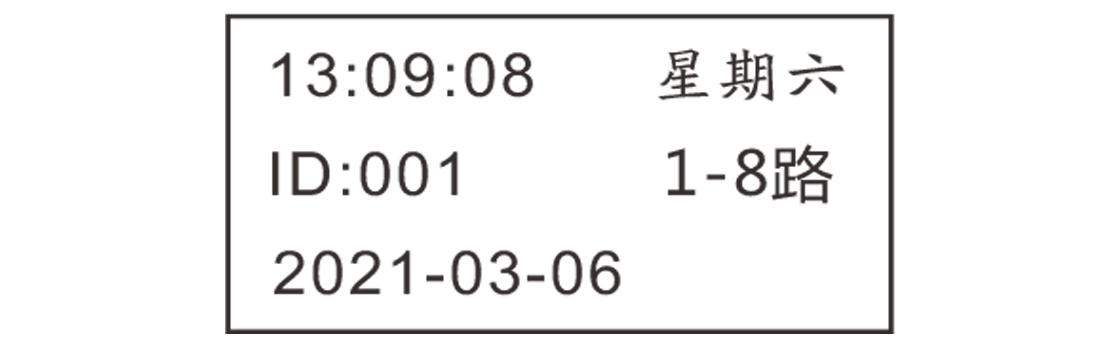

7.1.1：当前显示年月日与时间。
7.1.2：ID001：当前控制001照明模块开与关。如控制其它照明模块修改地址，方法是：（长按K7键5秒，ID001闪烁再通过方向键修改地址，按确定保存）。
7.1.3:1-8路：当前K1-K8按键分别控制1-8回路，（长按K8键5秒自动切换到9-16路）。
7.1.4:9-16路：当前K1-K8按键分别控制9-16回路（长按K8键5秒自动切换到1-8路）。

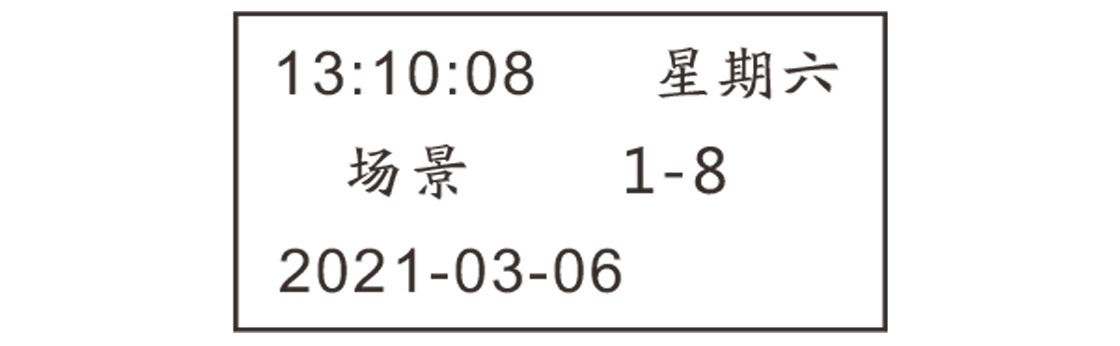

7.2场景控制界面

7.2.1：当前显示年月日与时间7.2.2：场景1-8：当前界面K1-K8按键分别控制1-8场景（长按K8键5秒自动切换到9-16场景）
7.2.3：场景9-16：当前界面K1-K8按键分别控制9-16场景（长按K8键5秒自动切换到1-8场景）

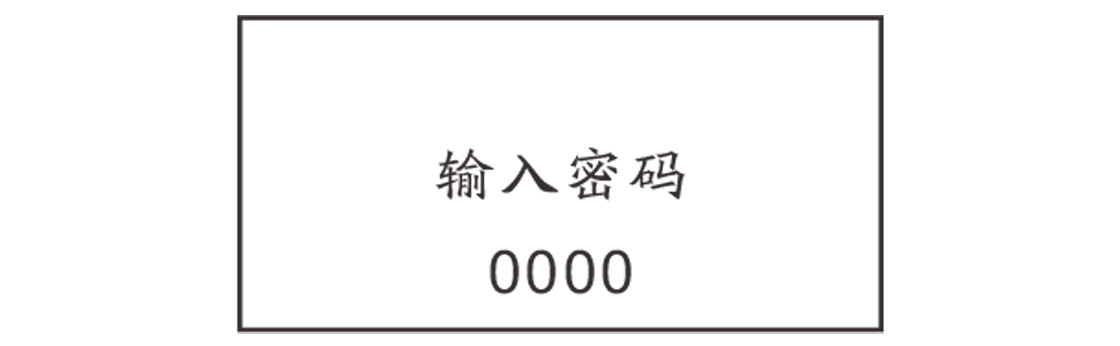

7.3输入密码界面（密码0001）


7.3.1：长按K4键5秒进入密码界面，通过方向键修改密码，再按K3键进入参数设置菜单。

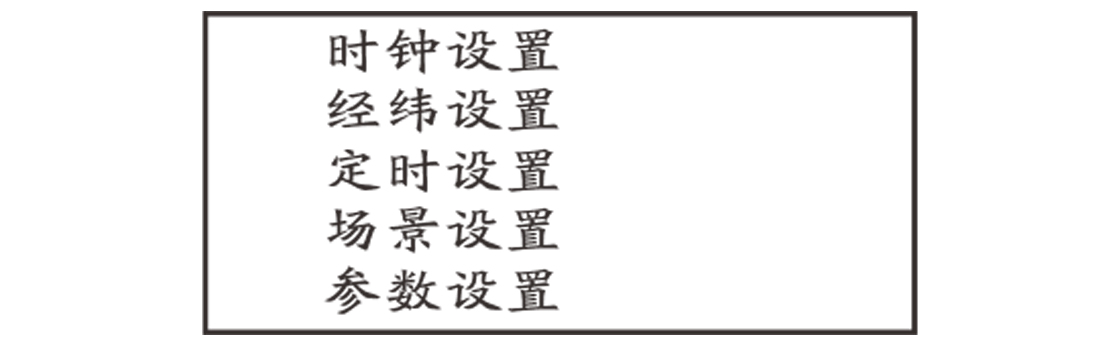

7.4参数设置菜单界面

7.4.1：当前通过方向键和确定键可选择进入不同功能子界面。

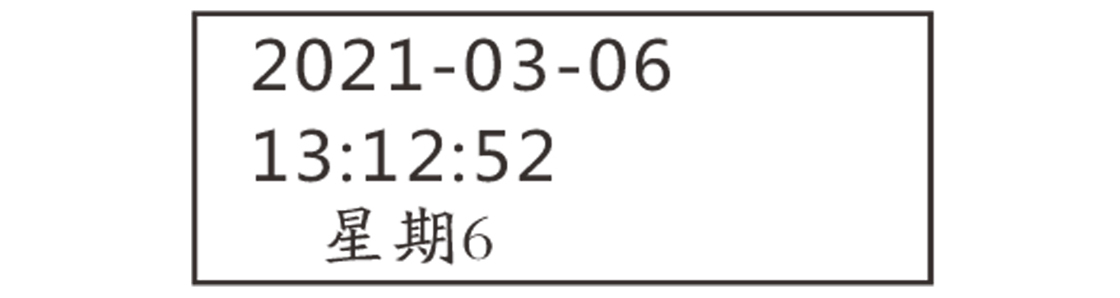

7.5日期时间设置界面

7.5.1：当前界面通过方向键和确定键可修改当前日期时间。

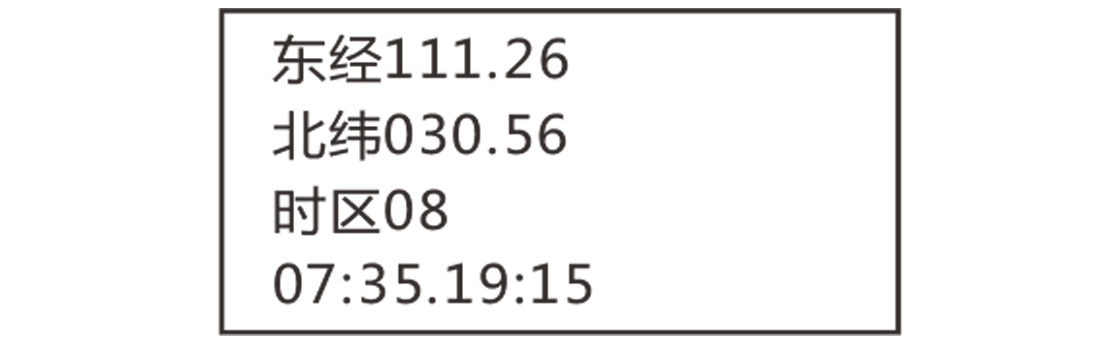

7.6经纬度设置界面

7.6.1：当前界面通过方向键和确定键可修改当前经纬度。

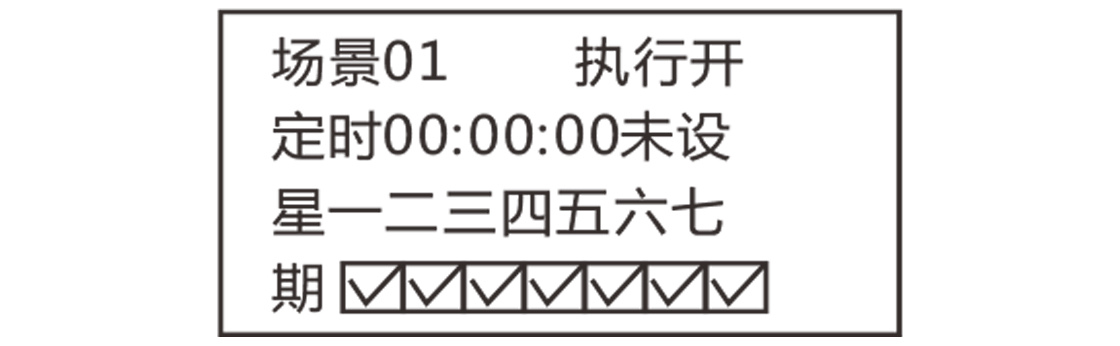

7.7定时设置界面

7.7.1：在当前界面可，定时开关，日出日落开关，星期开关
7.7.2：场景01：总共16个场景，通过方向键选择要动作的场景
7.7.3执行开：选择当前场景执行开或者关，通过方向键选择修改7.7.4：定时00:00:00：选择要定时的时间，通过方向键选择修改
7.7.5：未设：没有开启定时功能定时：开启定时功能日出日落：根据经纬度自动生成动作时间，（动作时间在经纬度设置界面可查看）
7.7.6：星期：可选择星期几动作或不动作（打钩动作，不打钩不动作）
7.7定时设置界面

7.7.1：场景01：总共16个场景，通过方向键选择要修改的场景

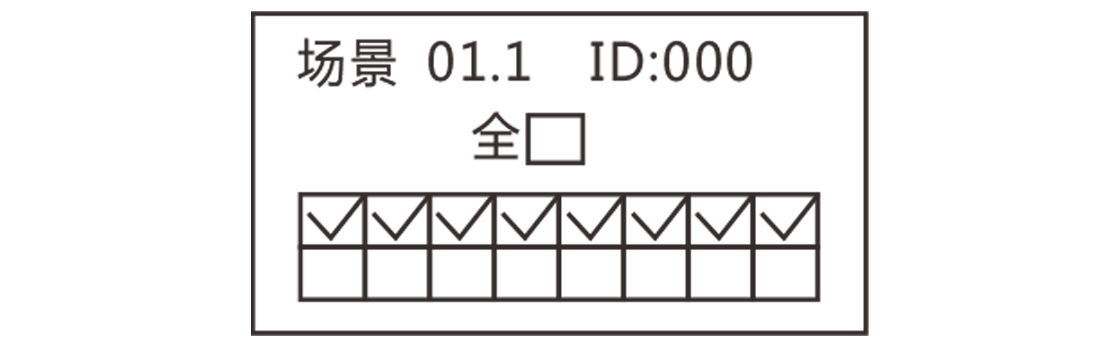

7.7.2.1：总共5个子场景，通过方向键选择要修改的子场景7.7.3：ID000：子场景中选择要动作的照明模块地址，通过方向键选择要动作的照明模块地址。
7.7.4：全口：快捷全选与不选（打钩动作，不打钩不动作）
7.7.5：
7.7.6：从左到右上排第1个为第1回路，中间以此类推，第8个为第8回路，（打钩动作，不打钩不动作）
7.7.7：从左到右下排第1个为第9回路，中间以此类推，第8个为第16回路（打钩动作，不打钩不动作）

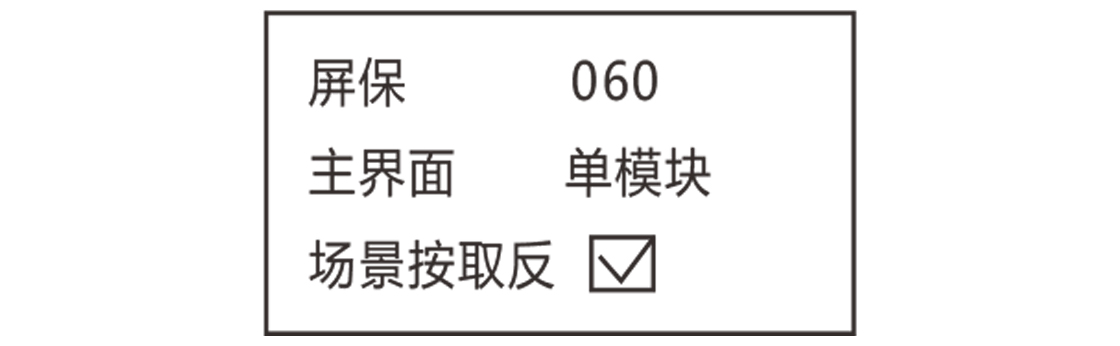

7.8参数设置界面

7.8.1：屏保：选择灭屏时间单位秒，
7.8.2：主界面：选择主界面显示单模块控制或场景控制，通过K1-K8按键控制。
7.8.3：场景按取反：主界面显示场景控制时K1-K8按键是否场景取反，打钩取反，不打钩不取反
