1.1产品特点及用途

　　本产品为故障电弧探测器，是一种独立式的故障电弧火灾探测器，具有体积小、功能多，可靠性强、安装方便等特点。产品遵循国标GB14287.4-201.4该产品可以对接入线路中的故障电弧（包括故障并联电弧、故障串联电弧）进行有效的检测，广泛适用于现代大体量建筑、公共集聚场所建筑和一类高层建筑；商场、体育馆、礼堂、影剧院、大型医院、学校，地铁大型企业厂房等建筑等低压线路场所中。

1.2产品功能

　　本故障电弧探测器可以对接入线路中的故障电弧（包括故障并联电弧、故障串联电弧）进行有效的检测，通过内置电路及软件对下级线路的故障电弧情况进行分析处理，判断下级终端线路的状态。当检测到线路中存在引起火灾的故障电弧时，可以进行现场的蜂鸣器发出报警声，点亮故障灯，输出脱扣信息至分励脱扣器，并将报警信息传输给上端监控设备，以实现预警火灾发生的的。

1.3消音/测试功能

　　消音功能：消除报警声音；当产品检测到故障电弧时，发出声光报警，可以通过面板上的消音按键消除产品的报警声音，消音后报警灯状态将维持不变。

　　测试功能：确认产品功能是否正常；当产品处于无报警状态下，长按此键5秒，产品进入报警状态，长按下复位按键5秒，系统将将产品切换至正常工作状态。

1.4复位功能

　　本产品具有复位功能；如果产品检测到线路中故障电弧后，发出声光报警。当排除线路中产生故障电弧原因后，可以通过长按复位按钮5秒来对产品进行复位操作，“嘀”的一声产品复位成功，消除产品报警状态。

1.5通讯功能

　　本产品可以通过RS48串口总线与上端消防控制系统进行通讯，（注意：485通讯线不能接反）。

1.6报警/脱扣功能

　　本产品选配报警功能时，具有外接报警设备，如大型报警喇叭功能。当发生故障电弧时除自身发出声光报警外，还可对外发出报警信号，实现消防联动的作用。

　　本产品选配脱扣功能时，可通过24VD硝防信号控制连接的设备进行脱扣动作，实现消防联动的作用。

1.7技术参数

2.1安装前的检查

　　为保证故障电弧探测器处于良好的工作状态，请正确安装。安装前请仔细检查设备的型号、参数与说明书上的描述是否完全一致。核对无误后，应仔细阅读该安装使用说明书并严格按照说明书上的指示和要求进行安装，切勿盲目操作。

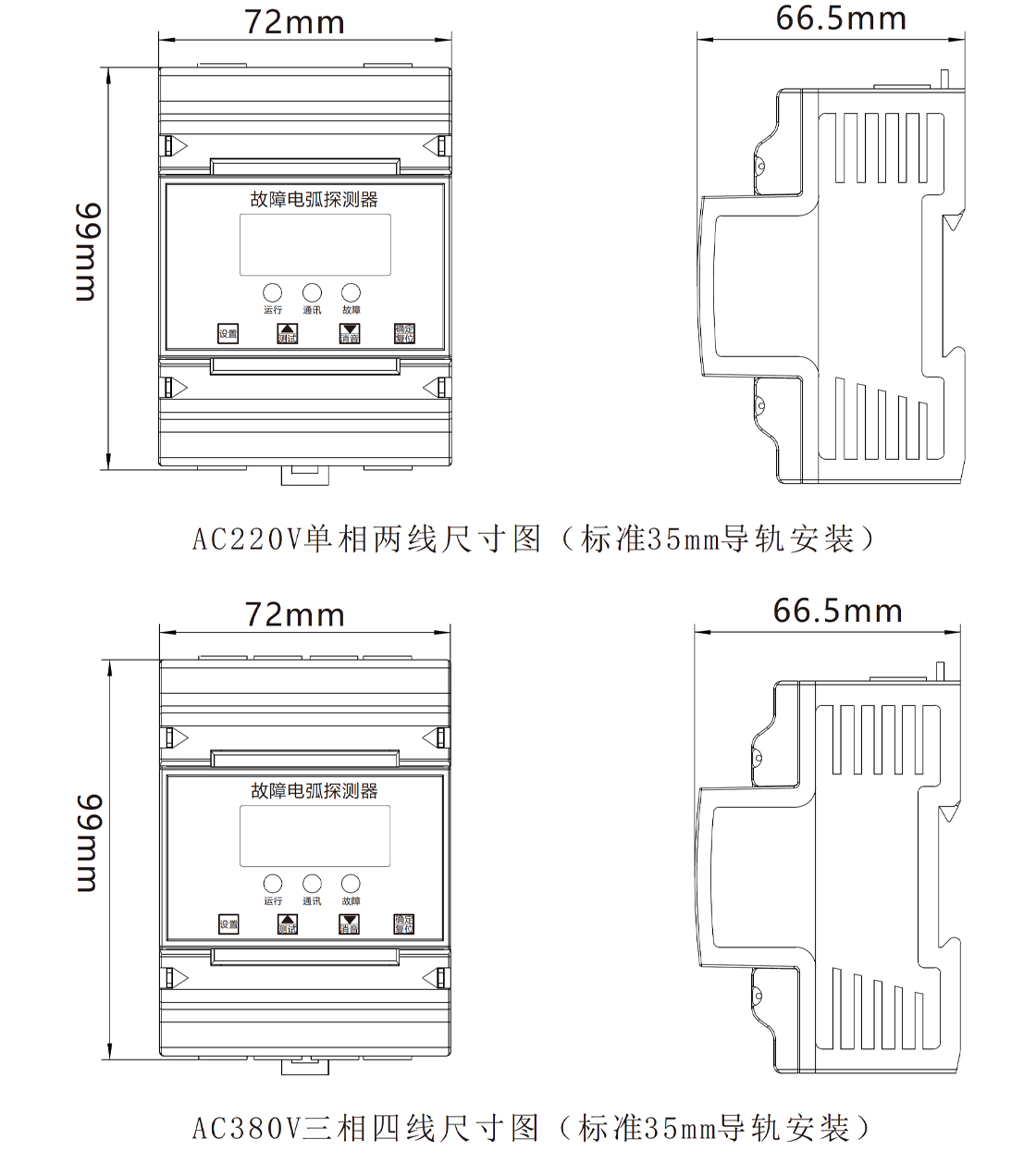

2.2外形及安装尺寸

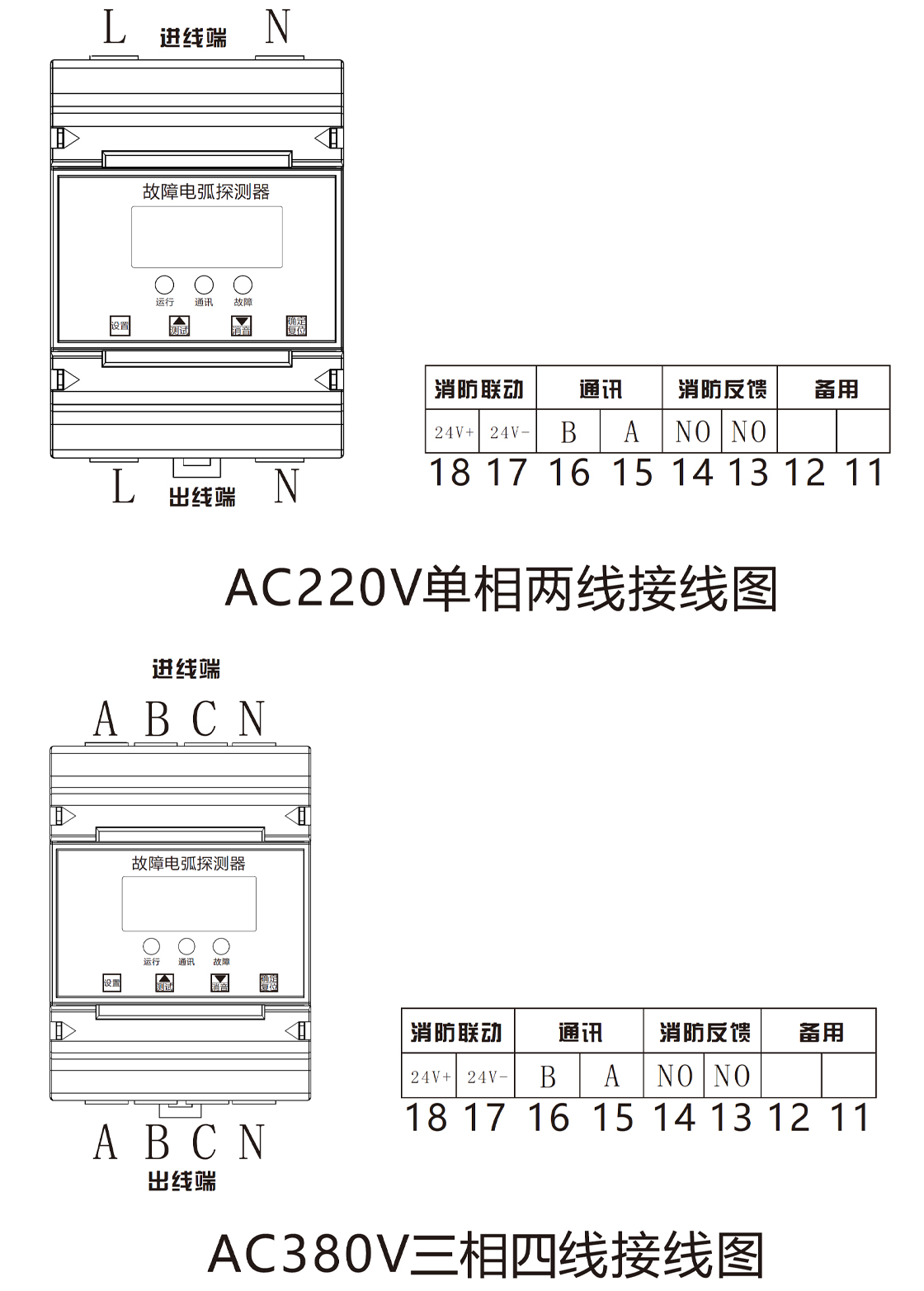

2.3产品接线图

　　产品可供操作的按键有”设置”键、“▲”键、“▼”键、“确认”键，其中“设置”键包含各种选项功能，“▲”键和“▼”键具有上翻下翻或改动参数的功能，“确认”键对操作或设置进行确定的按键。

3.1参数设置

整个系统有5个显示页面，分别为：

4  2.3  6--运行时间界面（主页面）

A-xxx--页面为通讯地址显示页面，xxx显示当前地址。

1C 2C 3C-xx--页面为电弧页面  分别显示当前A.B.C各相电弧个数。

开机后按2、3按键轮流切换显示界面。

3.2操作方法

　　设置参数：按1按键进入密码输入界面。按2按键对密码进行输入。按3按键移位。初始密码为0001.。码输入完成后按确认按键确认。如果密码正确则进入系统参数设置页面，（显示A001通讯页）按1按键切换设置页，按2按键加数值，按3按键减数值，按4按键保存数值，10秒后自动回到主页面。

　　长按2按键5秒，测试功能此时蜂鸣器鸣叫、故障LED亮、报警继电器常闭、 长按4按键5秒，整个系统复位。并带有“滴”一声复位成功。

　　本系统采用RS485-rtu通讯协议（具体操作请参照故障电弧通讯协议操作说明）。

5.1、本产品为高精度电子设备，在运输和拆封时务必轻拿轻放，不应受到剧烈冲击：

5.2、本产品未经本公司同意，任何人员不得拆开产品或进行维修，所有非授权的拆机行为将视为主动放弃享有的保修权利：

5.3、在安装前要切断上端输入线电源，保证人身安全：

5.4、切勿将装置置于潮湿或有凝露的环境中运行；

5.5、切勿将装置置于有易燃气体和水蒸气的环境中运行；

5.6、切勿将装置露天放置，以免淋湿或暴晒；

6.1、产品自发货之日起12个月内若出现产品的质量问题，本公司免费负责调换或者维修。若因使用不当，则酌情收取维修材料成本及运费：
