PG-F剩余电流互感器
- 联系我们
- 电话：0577-5712 9653
- 传真：0577-5710 4002
- 邮箱：1617121819@qq.com
- 网址：www.phagna.com
PG-Y系列剩余电流互感器，专为采集零序电流信号而设计。零序电流通常为mA级，且必须用穿芯方式，对平衡特性和线性要求较高。
本系列产品测量范围宽，额定一次电流范围10mA~5A，额定二次电流范围0~0.25mA，优异先进的制作工艺流程，保证了其准确度等级、可靠性等技术要求。
该产品适用于电气火灾监控系统、小电流选线接地系统、电机保护、继电保护。
剩余电流互感器与分体式电气火灾监控探测器配套使用。
|
技术内容 |
技术参数 |
|
线性范围 |
5%~200% |
|
耐压 |
2500V/min |
|
绝缘强度 |
1000MΩ/500V/min |
|
工作温度 |
-25℃~+65℃ |
|
工作频率 |
50Hz~60Hz |
|
电流误差 |
≤5% |
|
外壳材料 |
黑色PBT/阻燃ABS塑胶 |
|

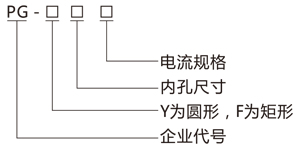

型号规格 |
窗口 S1 S2 |

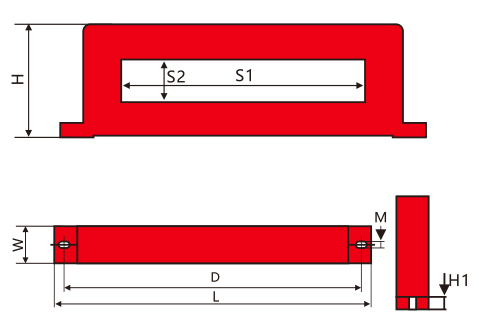

外形尺寸 |
固定尺寸 |
相电流 |
||||
|
L |
H |
W |
D |
M |
H1 |
|||
|
PG-F1025 |
100×25 |
155 |
50 |
18 |
138 |
6 |
10 |
0~100A |
|
PG-F1432 |
140×32 |
203 |
70 |
23 |
185 |
6 |
10 |
0~250A |
|
PG-F1832 |
180×32 |
245 |
70 |
23 |
227 |
6 |
10 |
0~400A |
|
PG-F2245 |
220×45 |
280 |
85 |
23 |
265 |
6 |
10 |
0~630A |
|
PG-F2645 |
260×45 |
325 |
85 |
23 |
310 |
6 |
10 |
0~800A |
|
PG-F3045 |
300×45 |
365 |
85 |
23 |
350 |
6 |
10 |
0~1250A |
