一体式剩余电流式电气火灾监控探测器
- 联系我们
- 电话：0577-5712 9653
- 传真：0577-5710 4002
- 邮箱：1617121819@qq.com
- 网址：www.phagna.com
智能型电气火灾监控探测器（以下简称探测器）是我公司综合采用国际先进技术设计、开发的新型电气火灾保护报警装置。适用于交流50/60HZ，额定工作电压至400V，额定工作电流16-1250A的配电网络电路中，排除因漏电形成的电气火灾安全隐患。
本产品符合国标GB14287.2-2014相关标准，采用国内领先微电子技术，智能化、模块化设计方案，将传统漏电保护电气与先进电子技术相结合，广泛应用于学校、商厦、酒店、体育场馆、工厂车间、集贸市场、工矿企业、国家重点消防单位、智能化小区、石油化工、电信以及国防等部门安全用电。
3.1适用温度环境温度-5℃~40℃，24h平均温度≤+35℃：
3.2海拔
海拔高度≤2000米（海拔高度2000米以上时需降容使用，降低额定电流）
3.3大气条件
大气相对湿度在周围空气温度为+40°℃时不超过50%；在较高温度下可以有较高的相对湿度，最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度为+25℃，并考虑到因温度变化发生在产品表面上的凝露。
3.4污染等级
污染等级为3级。
4.1适用于建筑物内无粉尘导电尘埃、无腐蚀性、易燃易爆气体、无雨雪侵袭场所；
4.2产品安装使用地点的外磁场干扰，任何方向的磁场强度应不超过地磁场5倍，远距离通讯线路附近无强电磁干扰；
4.3产品安装位置应无强烈阳光直射，即避免液晶显示器受强烈阳光照射而被损坏；
4.4产品要求安装在通风散热良好的环境下使用。

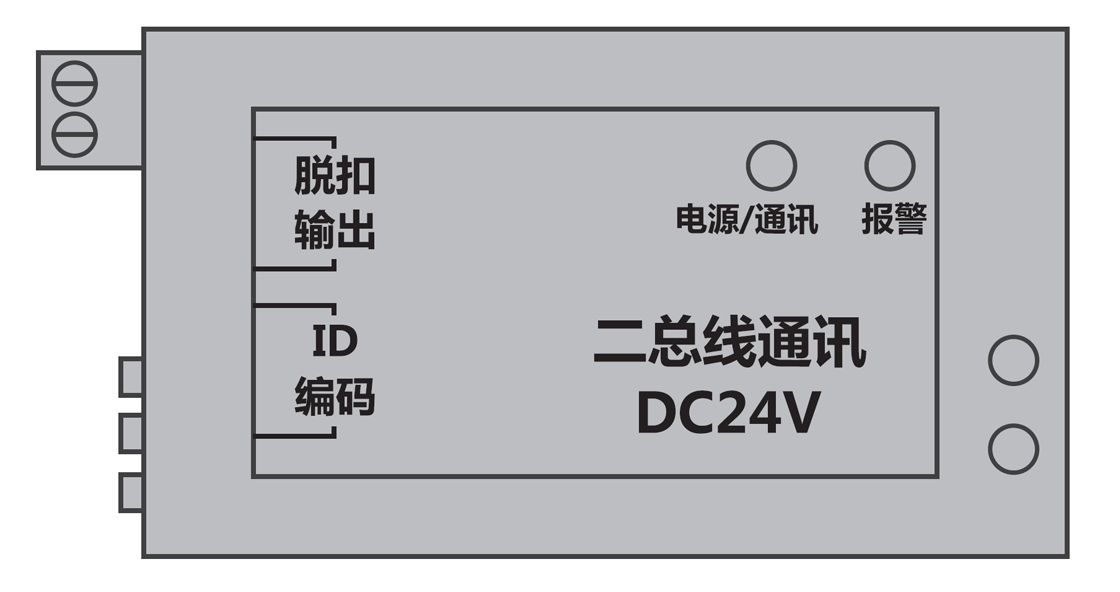

1、二总线通讯DC24V:DC24V供电和通讯一体端口。
2、脱扣输出：无源常开点。
3、ID编码：连接编码器，修改ID
4、电源/通讯：常亮模块供电正常：
闪烁模块通讯正常。
5报警（红灯）：常亮红灯；漏电报警。
技术参数表格
|
内容 |
技术参数 |
|
工作电压 |
二总线通信，主机供电DV24V |
|
输出脱扣 |
无源输出 |
|
剩余电流报警值 |
50-1000mA可调 |
|
通信方式 |
二总线 |
|
总线介质 |
NF-RVS-2*2.5-SC20 |
|
通信距离 |
≤1000M |
|
使用环境 |
-20℃~60℃ |
|
相对湿度 |
≤90%RH（40℃±2℃） |
|
海拔高度 |
≤4500m |
|
执行标准 |
GB14287.2-2014 |
|

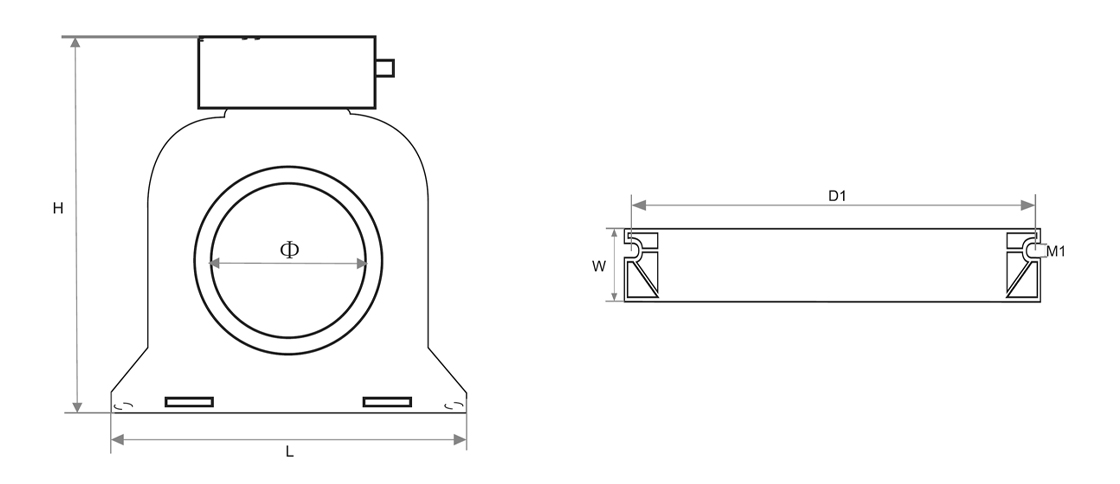

型号规格 |
窗口 |
外形尺寸 |
固定尺寸 |
相电流 |
||
|
Φ |
L |
H |
W |
D1 M1 |
||
|
FD3-Pb+Y45 |
45 |
104 |
109 |
28 |
97 5 |
0~125A |
|
FD3-Pb+Y65 |
65 |
124 |
129 |
28 |
117 5 |
0~250A |
|
FD3-Pb+Y80 |
80 |
138 |
144 |
28 |
132 5 |
0~400A |
|
FD3-Pb+Y100 |
100 |
159 |
164 |
28 |
152 5 |
0~630A |

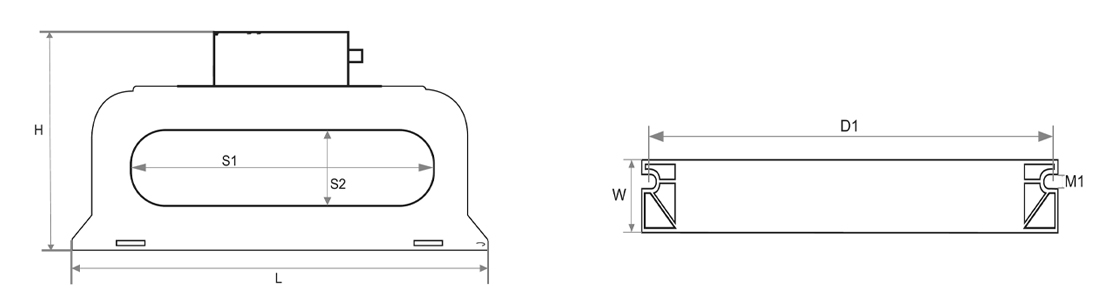

矩型剩余电流互感器
|
型号规格 |
窗口尺寸 |
外形尺寸 |
固定尺寸 |
相电流 |
|||
|
S1 |
L |
H |
W |
D1 |
M1 |
||
|
FD3-Pd+F1030 |
105*30 |
156 |
88 |
28 |
148 |
5 |
0~125A |
|
FD3-Pd+F1435 |
145*35 |
206 |
100 |
28 |
198 |
5 |
0~250A |
|
FD3-Pd+F1835 |
185*35 |
246 |
100 |
28 |
238 |
5 |
0~400A |
|
FD3-Pd+F2350 |
230*50 |
296 |
121 |
28 |
288 |
5 |
0~630A |
|
FD3-Pd+F3260 |
320*60 |
390 |
136 |
28 |
383 |
5 |
0~1250A |
